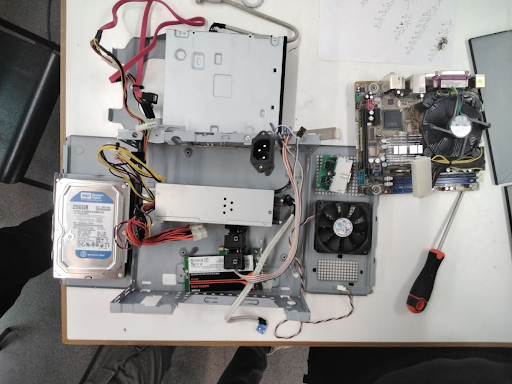

Cablejat elèctric

Cable	Funció	Característiques tècniques i compatibilitat
Cable d’alimentació ATX 24 pins	Subministra energia principal de la font (PSU) a la placa base.	Connector ATX estàndard de 24 pins; segueix el codi de colors (groc: +12V, vermell: +5V, taronja: +3.3V, negre: terra).
Cable d’alimentació CPU 4 pins (EPS12V)	Dona energia addicional al processador.	Connector de 4 pins separat de la PSU; imprescindible per a la CPU.
Cables SATA d’alimentació	Subministren corrent elèctrica als discs durs i unitats òptiques.	Connector pla de 15 pins amb tensions de +3.3V, +5V i +12V.
Cables SATA de dades	Transmeten dades entre el disc dur / unitat òptica i la placa base.	Connector de 7 pins, compatible amb SATA II i III.
Cable de ventilador (CPU_FAN)	Alimenta i controla la velocitat del ventilador del processador.	Connector de 3 o 4 pins a la placa base (PWM).
Cables del panell frontal (Front Panel)	Controlen botons i llums LED (Power, Reset, HDD LED, Power LED).	Cables petits amb polaritat (+/-) connectats al panell F_PANEL.
Cables USB i àudio frontal	Connecten els ports frontals de la caixa amb la placa base.	Cables tipus header de 9 o 10 pins (USB, HD_AUDIO).
Cable d’alimentació externa (230V AC)	Porta corrent de la xarxa elèctrica fins a la font d’alimentació.	Cable amb endoll Schuko i connector IEC C13, segons normes de seguretat.
